Brücke BW 1 im Zuge des Neubaus der B14 bei Winnenden Projektdaten Adresse: Auftraggeber: Architekt: Baubeginn: Fertigstellung:
B14 Winnenden - Backnang
Winnenden
RP Stuttgart - Baubüro Waiblingen
71334 Waiblingen
Peter und Lochner Beratende Ingenieure für Bauwesen GmbH
70188 Stuttgart
08.2003
11.2006
Projektbeschreibung

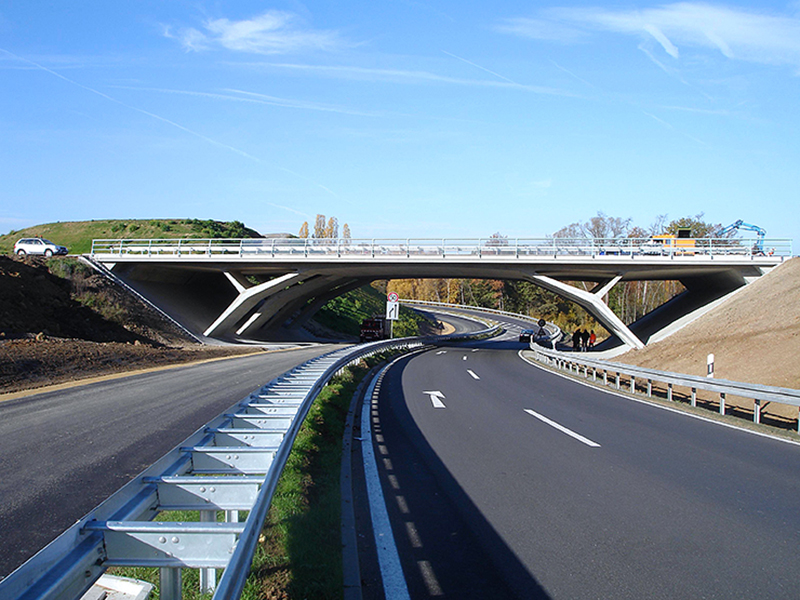

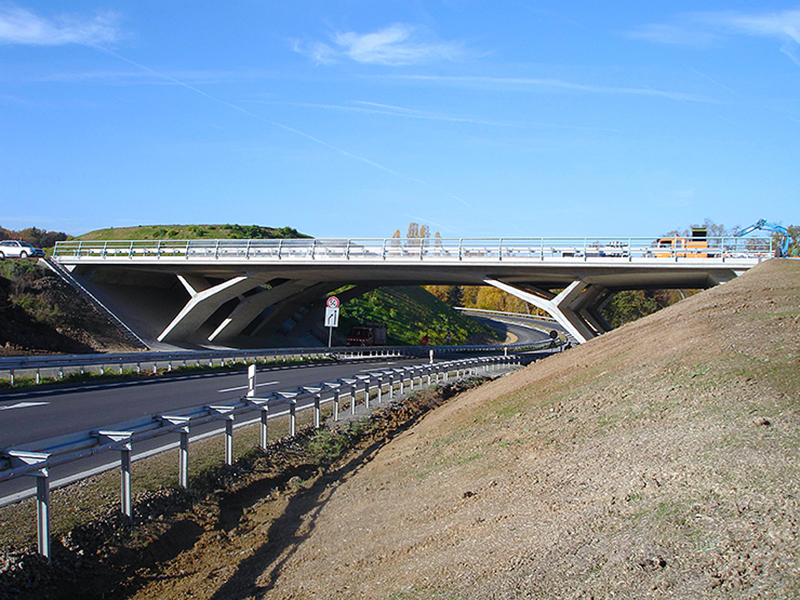

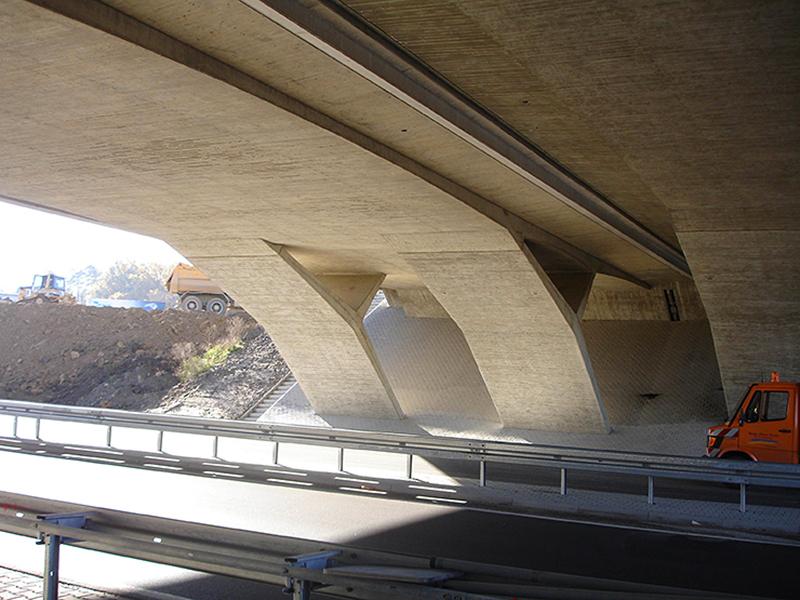

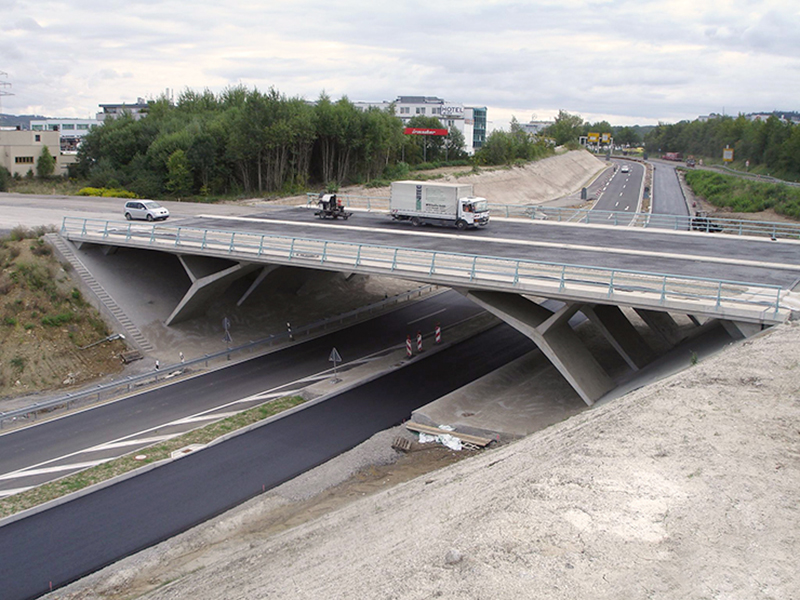

Zur Umgehung der Stadt Winnenden wurde die B14 Stuttgart-Backnang zwischen Winnenden-Süd und Backnang-West neu trassiert. Im Zuge der neuen Anschlussstelle Winnenden-Süd führt die Brücke BW1 die B14 über die Abfahrts- und Zufahrtsrampen. Die Brücke besteht aus zwei getrennten Rahmenbauwerken, die je durch vier Stabbögen unterstützt werden. Beide Bauwerke sind so dicht aneinandergestellt, dass zwischen den Mittelkappen nur 4 cm Platz ist. Zwischen den Geländern ist die Querschnittsbreite 28,5 m, die Länge der Fahrbahn beträgt 47 m. Zusätzlich wurden an die Brückenenden je eine Schleppplatte mit einer Länge von 5 m angehängt. Insgesamt sind 2350 m² Beton und 195 t Betonstahl verbaut worden.
Aufgabenstellung

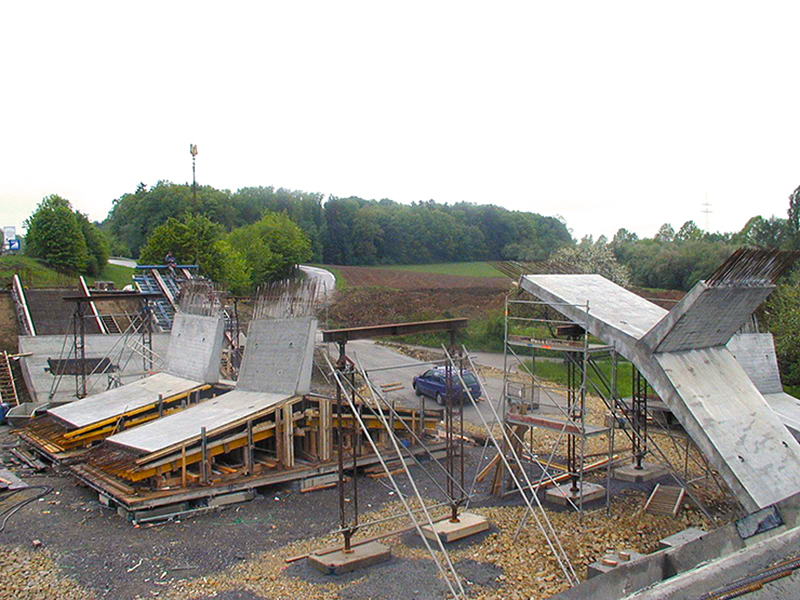

Gründung des Bauwerkes über 80 Ortbeton- Rammpfähle mit einer mittleren Tiefe von 15 m. Als Sondervorschlag wurde die Herstellung der y-Stabbögen als Betonfertigteil beauftragt. Diese wurden auf der Baustelle auf einem extra dafür hergestellten Schulboden gefertigt, mit einem Autokran aufgestellt und ins Traggerüst integriert.
Durch die konsequente Einhaltung der Querneigung in sämtlichen Bauteilen und der Lage der Brücke in einem Übergangsbogen, wurden hier höchste Anforderungen an die Bauvermessungen gestellt. In Längsrichtung wurde der Überbau durch 34 Spannstahlglieder vorgespannt.
