Stützwände für den Bau eines Fahrradweges, Heidelberg Projektdaten Adresse: Auftraggeber: Architekt: Baubeginn: Fertigstellung:
Ziegelhäuser-Neuenheimer Landstraße
69120 Heidelberg
Stadt Heidelberg; Reif Bauunternehmung GmbH & Co. KG
76437 Rastatt
Bung Ingenieure AG
69126 Heidelberg
10.2010
04.2011
Projektbeschreibung
Im Zuge des Ausbaus der Ziegelhäuser- und Neuenheimer Landstraße wurde im Bereich der Uferböschungen ein Radweg hergestellt. Hierfür wurden auf einer Länge von ca. 400 m im Oberwasser und auf ca. 300 m im Unterwasser der Staustufe Heidelberg Stützwände gebaut bzw. versetzt, um den zusätzlichen Platz für den Radweg zu erhalten. Die Stützwände sind zwischen 3 m und 6 m hoch und unterhalb der Staustufe über ca. 40 m mit einer aufgesetzten Kragplatte versehen.

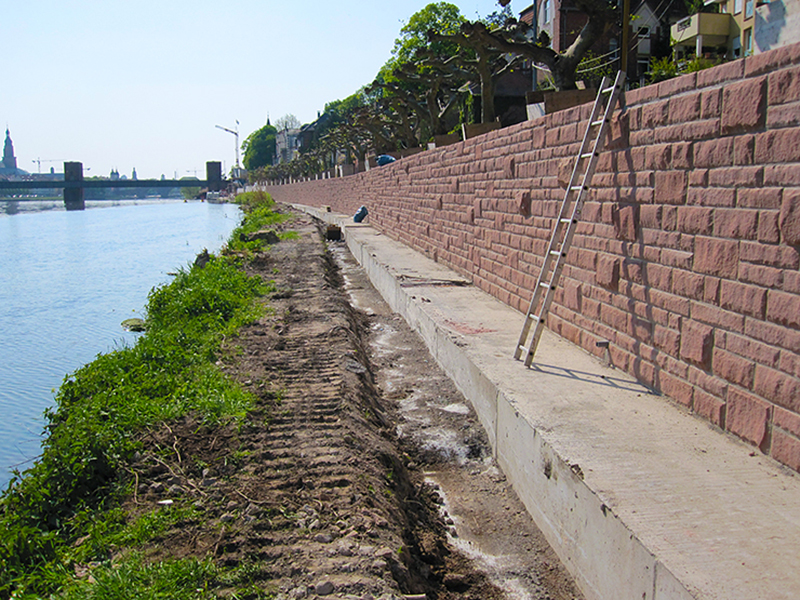

Später wurden die Stützwände uferseitig über die gesamte Höhe und straßenseitig über eine Höhe von ca. 70 cm mit Natursteinen verblendet.
Die Fundamente der Stützwand wurden auf GEWI- Pfählen gegründet, die Wände wurden über Erdnägel in die Böschungen rückverhängt. Diese Leistung sowie die Natursteinverblendung war nicht in unserer Leistung enthalten.
Aufgabenstellung

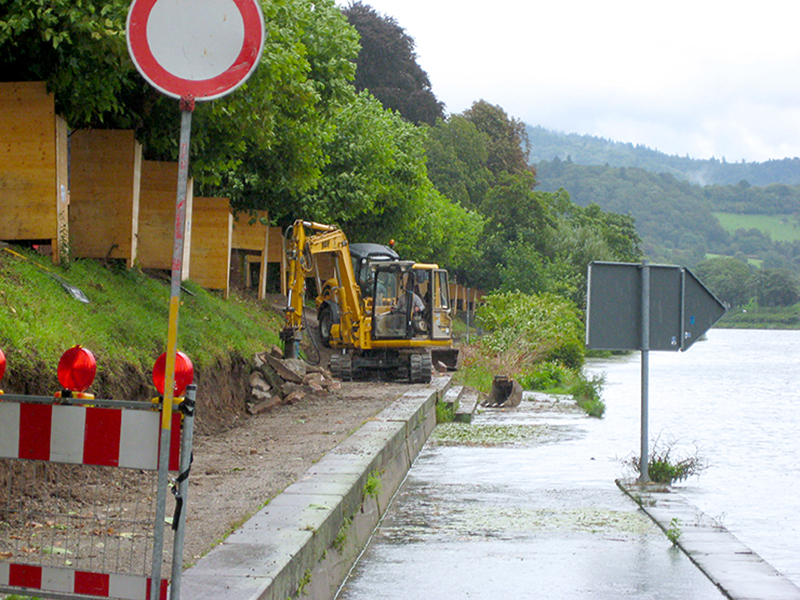

- Herstellung der Stahlbetonarbeiten als Linienbaustelle unter einseitig laufendem Straßen- und Fußgängerverkehr

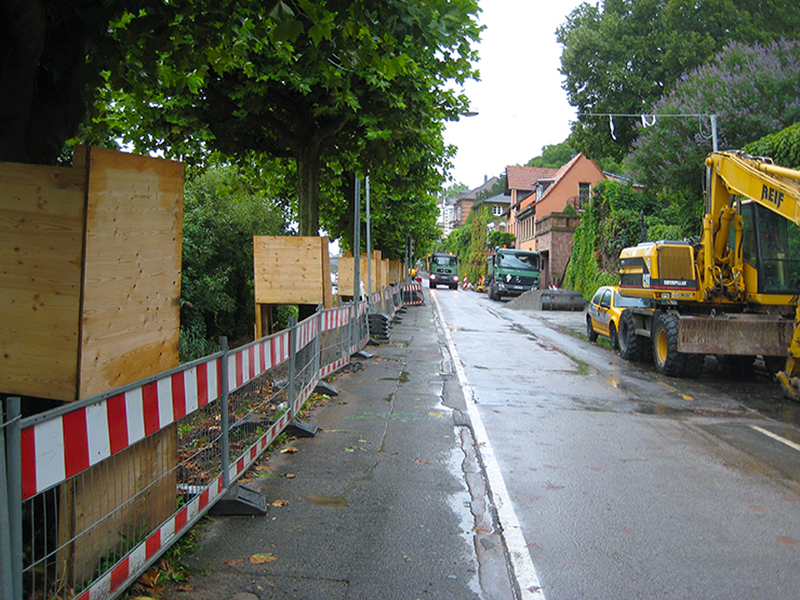

- Schützen der alle 6 m an der Uferböschung gepflanzten Platanen
- Herstellung der Fundamente unterhalb des Grundwasserspiegels
- Einmessen und Herstellen der Aussparungen für die Koppelstäbe der Rückverankerung
- Herstellen der Stützwand in 10 m Blöcken mit 2 cm Fugentrennung und innenliegendem Fugenband
