Erweiterung Kläranlage, Heilbronn Projektdaten Adresse: Auftraggeber: Architekt: Baubeginn: Fertigstellung:
Austr. 201
74076 Heilbronn
Entsorgungsbetriebe der Stadt Heilbronn
74076 Heilbronn
Klinger und Partner GmbH
74099 Stuttgart
Hr. Wagner-Arnold
10.2021
10.2022
Projektbeschreibung
Zur Beseitigung des Schmutzfrachtdefizites im gesamten Einzugsgebiet der Kläranlage Heilbronn erstellten die Entsorgungsbetriebe der Stadt Heilbronn die Volumenerweiterung des Kanalstauraums in Form eines Retensionsbeckens.

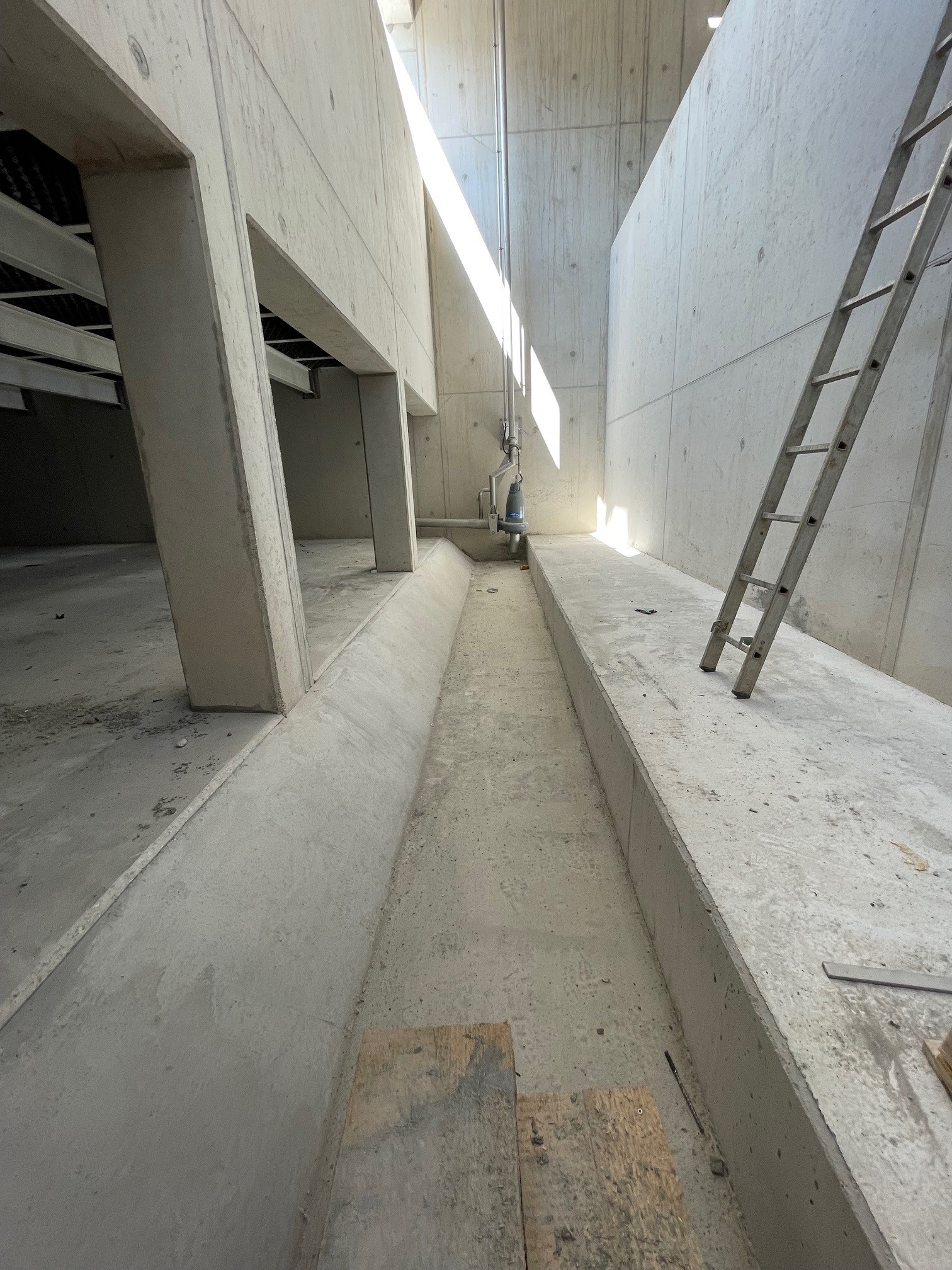

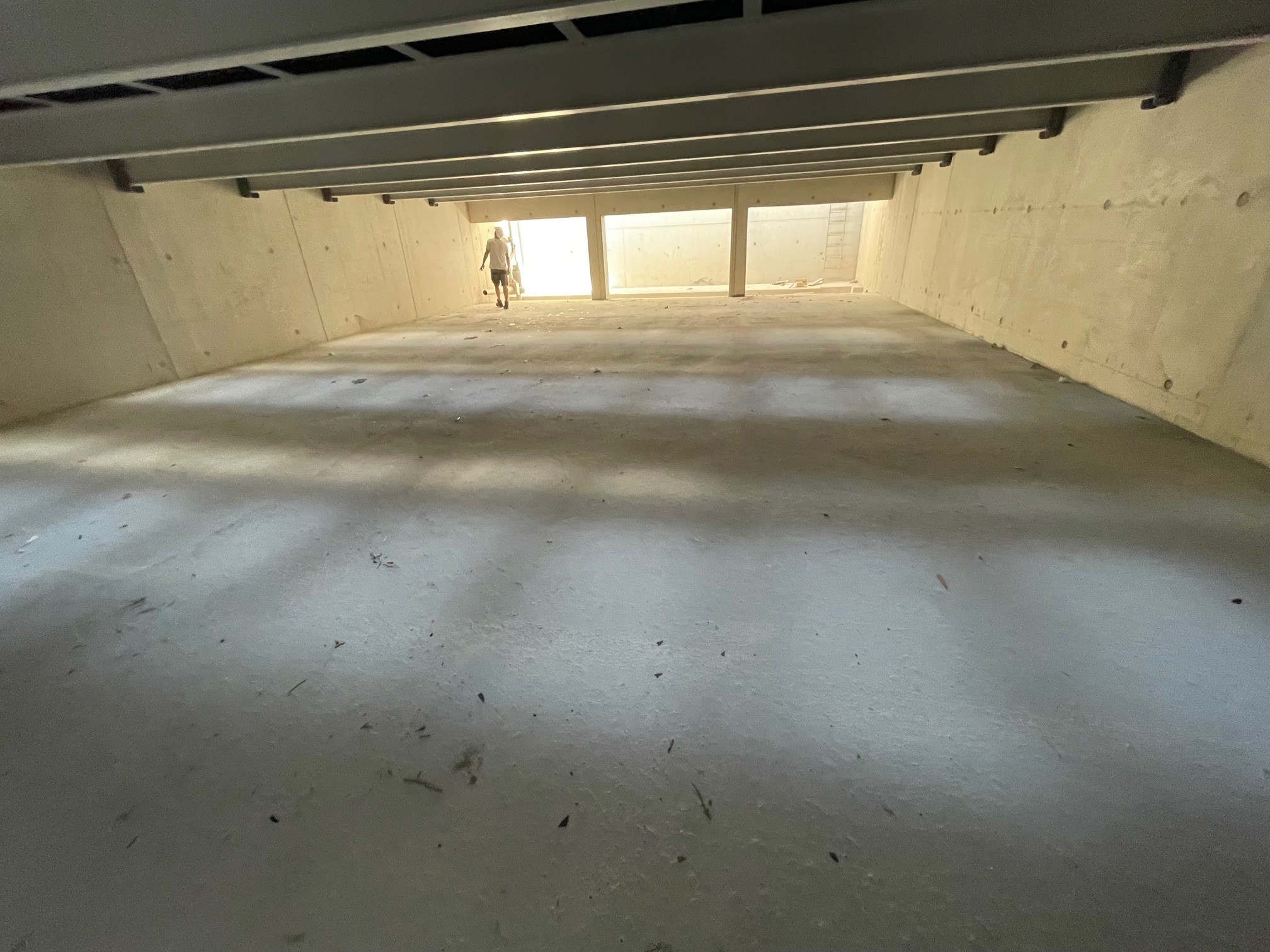

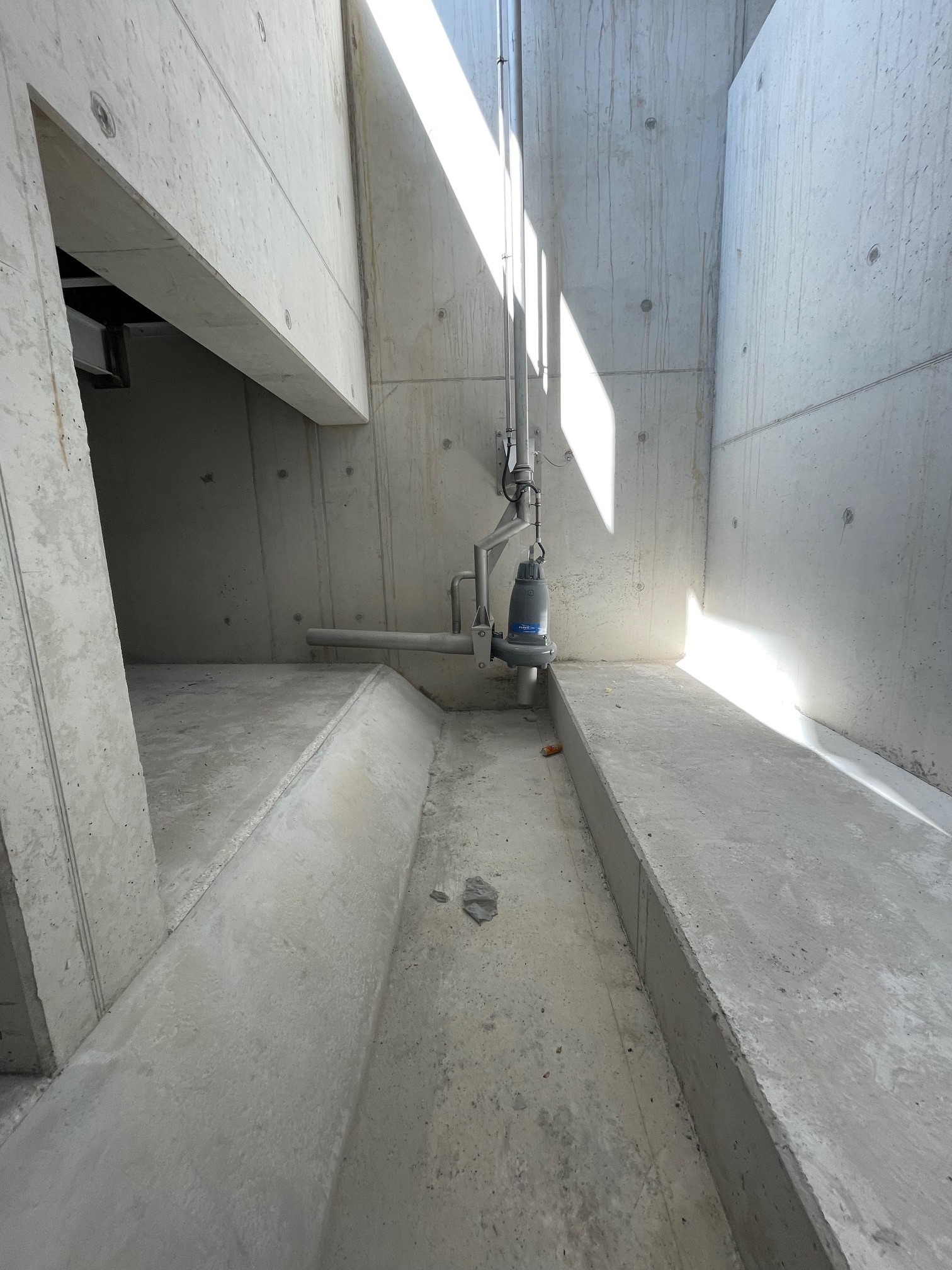

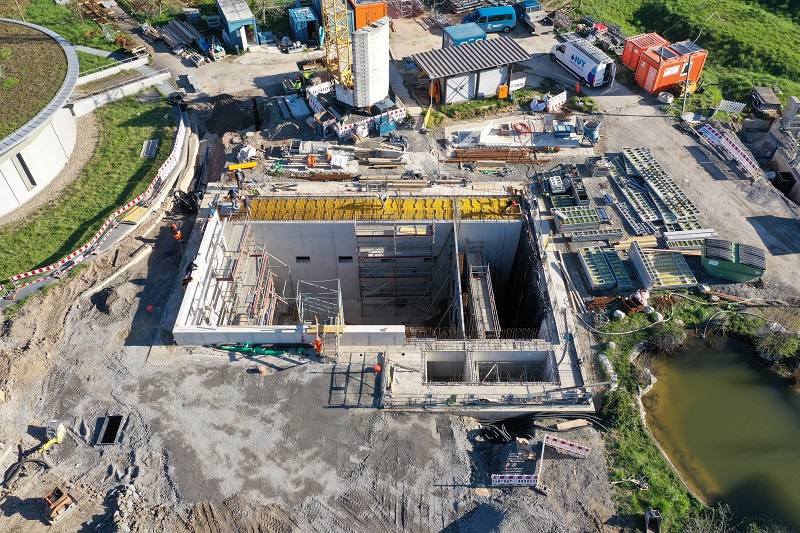

Das Becken wurde als Rechteckbecken in Stahlbetonbauweise mit einer Grundabmessung von ca. 21m x 12m mit einem Volumen von 835m³ geplant. Für die Umsetzung war eine ca. 8 - 9m tiefe wasserdichte Baugrube notwendig, welche Unterhalb des Grund- und Neckarwasserspiegels gründet. Die Verbauwand wurde als überschnittene und rückverankerte Bohrpfahlwand hergestellt. Diese diente als Grundwassersperre und wurde über Verbundanker mit den Stahlbetonaußenwänden verbunden. Als Auftriebssicherung wurde die Bodenplatte über GEWI-Zugpfähle im Baugrund verankert.

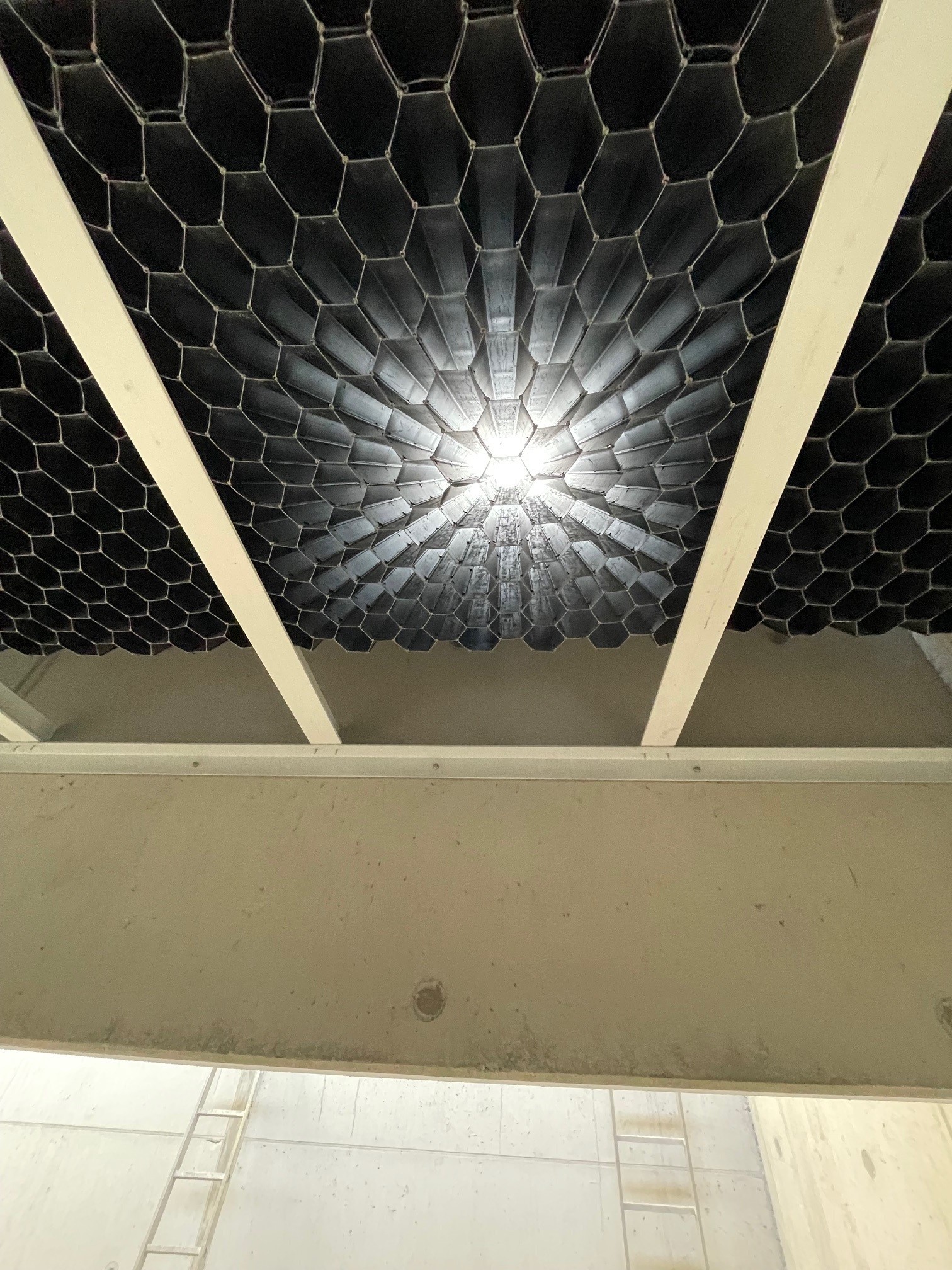

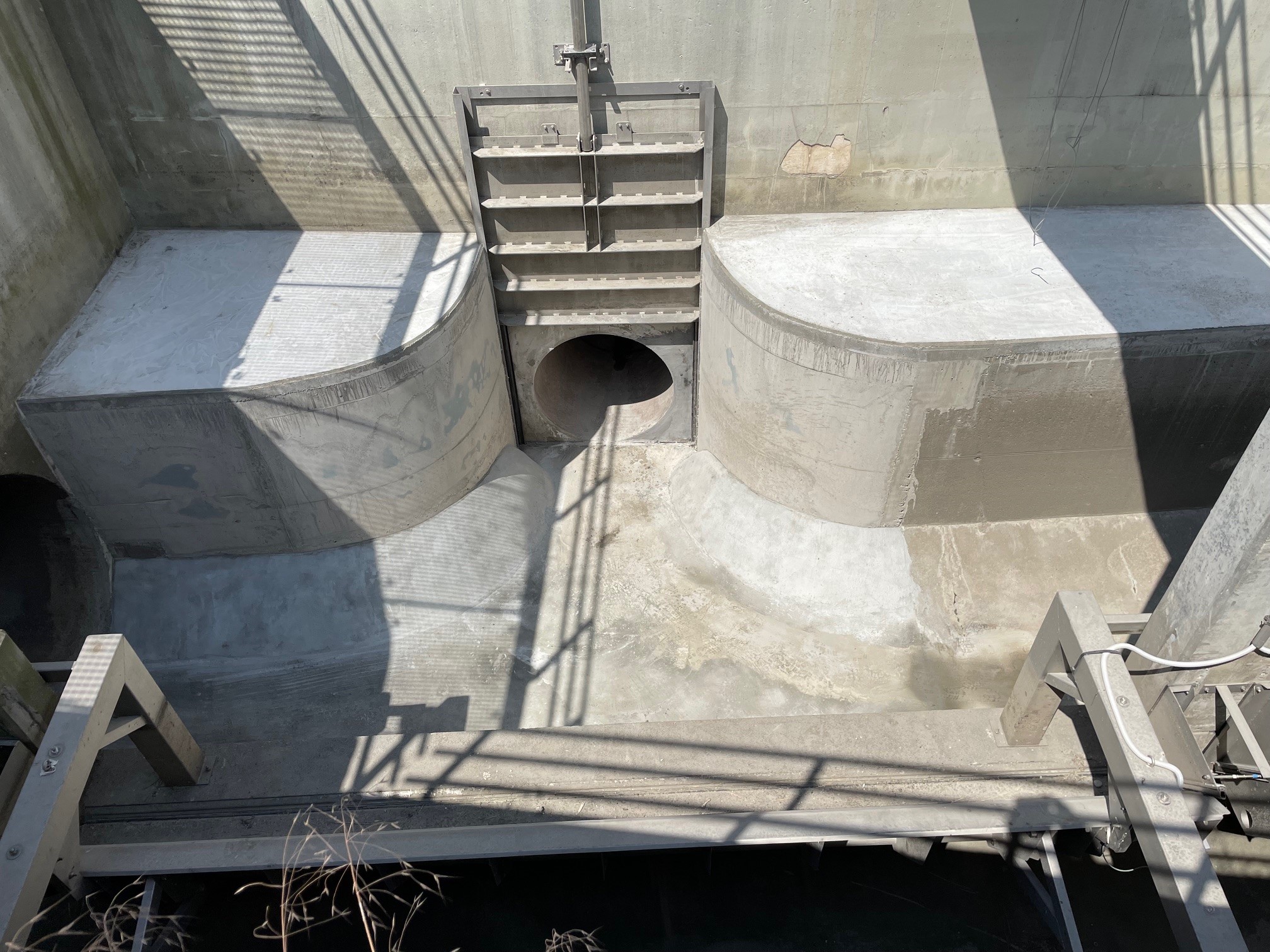

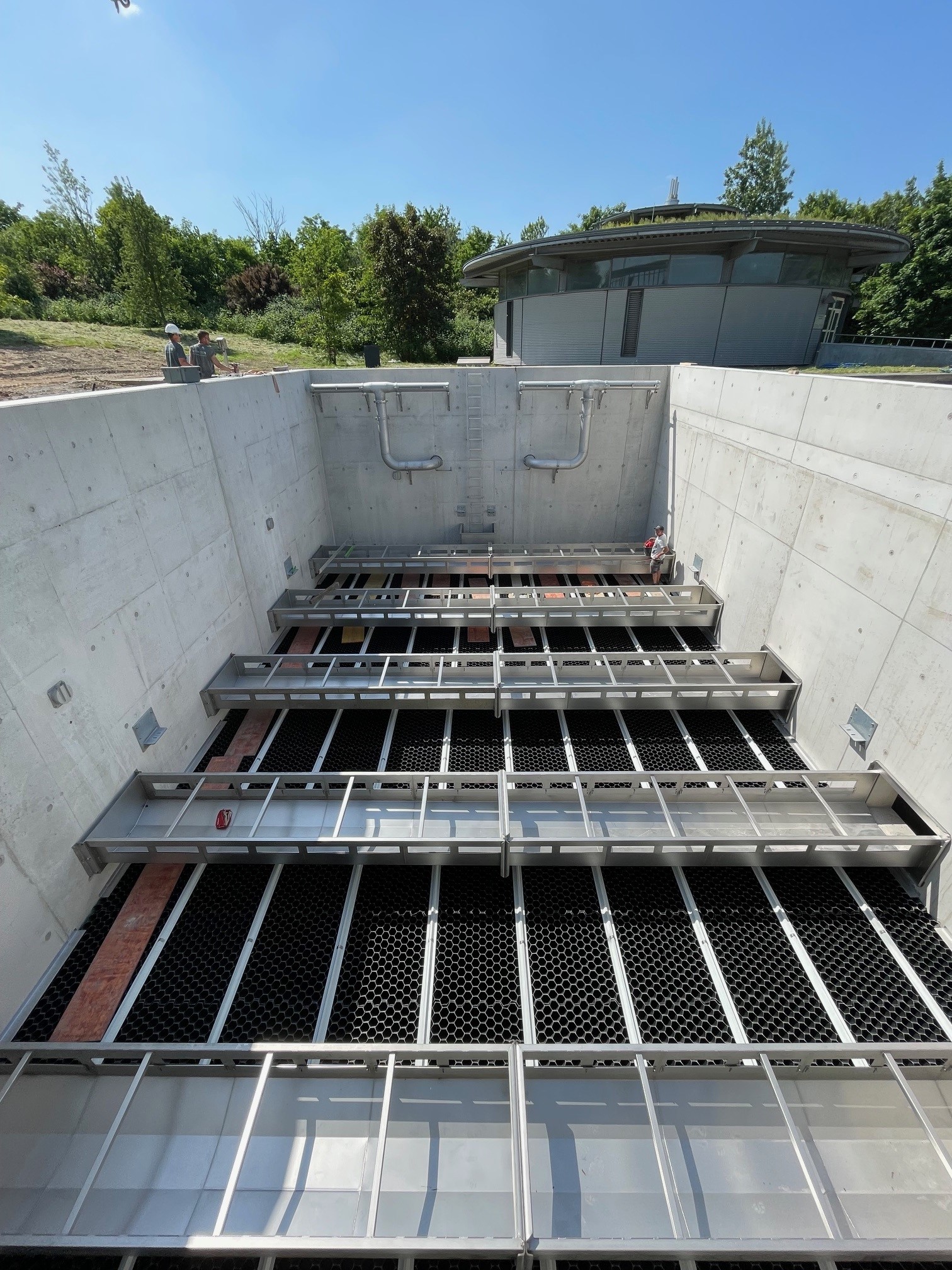

Ebenfalls aufgrund des anstehenden Grundwassers erfolgte der Kanalanschluss des Beckens an die vorhandene Anlage im geschlossenen Rohrvortrieb. Die Umsetzung erfolgte im Bestand und unter laufendem Betrieb. Als zusätzliches Reinigungsorgan wurde ein Lamellenseparator mit einem Durchflussvolumen von 1000l/s in das Becken integriert.
Aufgabenstellung
Die Karl Köhler GmbH war für die Herstellung der beiden Becken (Lamellenseparator und Dükerschacht) aus Stahlbeton verantwortlich.
Das Bauvorhaben wurde in Arbeitsgemeinschaft mit der Fa, SchneiderBau Heilbronn ausgeführt.
